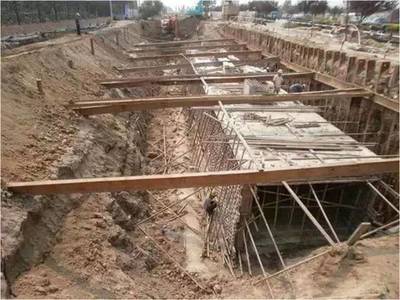

市政管道工程是城市建设的重要组成部分，涉及给水、排水、燃气、热力等多种管道系统。掌握识图知识是工程人员的基本功，本文系统介绍识图要点，助你不再混淆。
一、市政管道工程图纸基础
市政管道工程图纸主要包括平面图、剖面图和详图。平面图展示管道布局、走向及与其他设施的相对位置；剖面图反映管道高程、坡度及埋深；详图则细化节点构造，如检查井、接口等。图纸通常采用国家制图标准，比例尺常见1:500或1:1000。
二、关键图例与符号识别
- 管道类型：实线代表给水管，虚线表示排水管，双线用于燃气管道，点划线常见于热力管。
- 方向标识：箭头指示介质流向，高程点标注管顶或管底标高。
- 附属设施：圆形符号为检查井，矩形代表阀门井，三角形表示消火栓。
三、管道系统分类与特点
- 给水系统：管道呈环状或枝状分布，注重水力平衡，图纸中需标注管径、材质（如铸铁、PVC）及压力等级。
- 排水系统：分雨水和污水管网，强调坡度设计，图纸常显示流向、管底标高及汇流点。
- 燃气系统：管道需标注防腐等级和埋深要求，调压站、阀门位置为识图重点。
- 热力系统：注意补偿器和固定支架的布置，管道保温层厚度需在详图中明确。
四、识图步骤与常见问题
1. 整体到局部：先看图例和总平面，了解工程范围，再逐段分析管道连接。
2. 高程分析：结合纵剖面图核对管道坡度，避免反坡或冲突。
3. 交叉处理：注意不同管道立体交叉时的避让原则，如重力流管道优先。
常见误区包括混淆管径标注（DN表示公称直径）、误读高程（绝对标高与相对标高），以及忽视图纸修订记录。
五、实践技巧与工具应用
- 利用CAD软件叠加不同专业图纸，检查碰撞。
- 熟记标准图集（如S标准），快速理解常见节点。
- 现场对照时，携带管线探测仪辅助定位。
掌握这些知识，结合工程实例反复练习，你将能独立解读市政管道图纸，精准指导施工与维护。市政工程识图不再困难！
